伺服电机（直线型）SGLFW2
伺服电机 SGLFW2型（带芯F型） 额定值和规格
规格表
直线伺服电机 动子型号 SGLFW2- | 30A | 45A | 90A | 1DA | |||||
070A口 | 120A口 | 230A口 | 200A口 | 380A口 | 200A口 | 380A口 | 380A口 | ||
额定时间 | 连续 | ||||||||
耐热等级 | B | ||||||||
绝缘电阻 | DC500V、 10MΩ 以上 | ||||||||
绝缘耐压 | AC1500V 1 分钟 | ||||||||
励磁方式 | 永磁式 | ||||||||
冷却方式 | 自冷和水冷 * | ||||||||
保护结构 | IP00 | ||||||||
环境条件 | 使用环境温度 | 0°C ～ 40°C （不冻结） | |||||||
使用环境湿度 | 20%RH ～ 80%RH （不结露） | ||||||||
安装场所 | • 室内无腐蚀性或爆炸性气体的场所 • 不会产生强大磁场的场所 | ||||||||
抗冲击 强度 | 冲击加速度 | 196m/s2 | |||||||
冲击次数 | 2 次 | ||||||||
抗振性 | 振动加速度 | 49m/s2 （上下、左右、前后 3 个方向的抗振性。） | |||||||
* 关于水冷型机型的详情，请咨询本公司销售窗口。

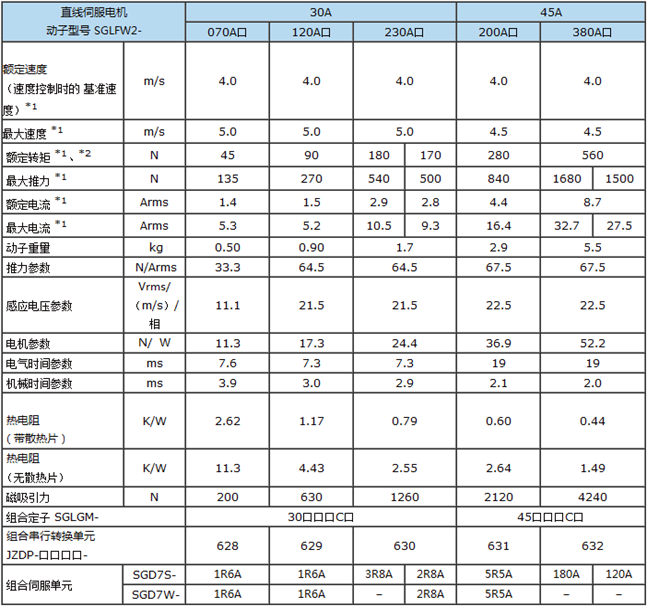

额定值：
*1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。其它项目为 20°C 时的值。各值均为标准值。
*2. 额定推力表示安装在以下尺寸的铝制散热片上且环境温度为 40°C 时的连续容许推力值。
• 散热片尺寸
• 150 × 100 × 10mm：SGLFW2-30A070A
• 254 × 254 × 10mm：SGLFW2-30A120A、 30A230A
• 400 × 500 × 10mm：SGLFW2-45A200A、 45A380A

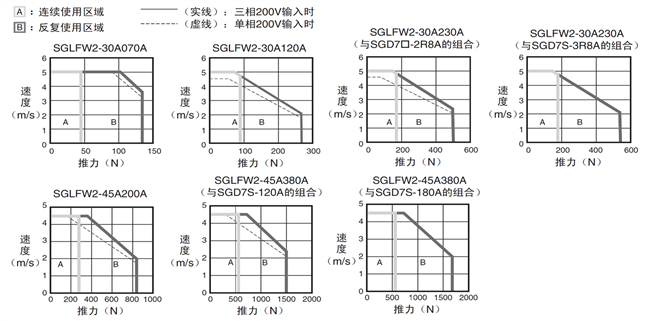

推力-速度特性
（注）
1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。各值均为标准值。
2. 反复使用区域的特性会因电源电压而异。
3. 若有效推力在额定推力以内，则可在反复使用区域内使用。
4. 对于超过20m 的伺服电机主回路电缆，其电压降会增大，反复使用区域会变窄，敬请注意。

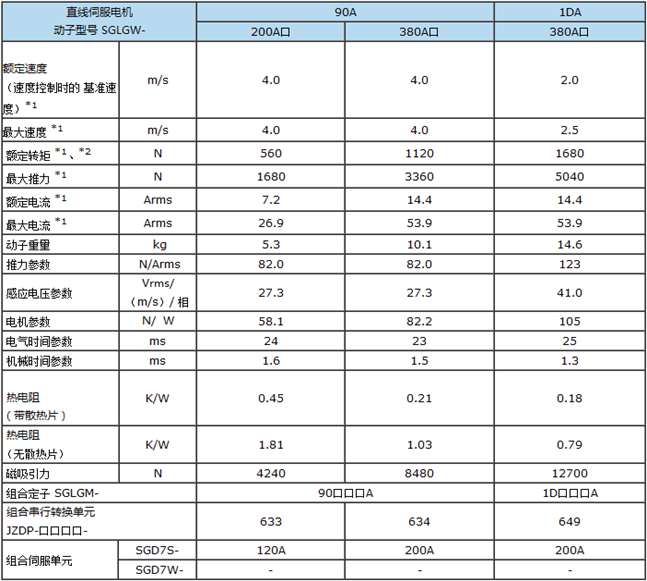

额定值
*1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。其它项目为 20°C 时的值。各值均为标准值。
*2. 额定推力表示安装在以下尺寸的铝制散热片上且环境温度为 40°C 时的连续容许推力值。
• 散热片尺寸
• 400 × 500 × 10mm：SGLFW2-90A200A
• 609 × 762 × 10mm：SGLFW2-90A380A
• 900 × 762 × 10mm：SGLFW2-1DA380A

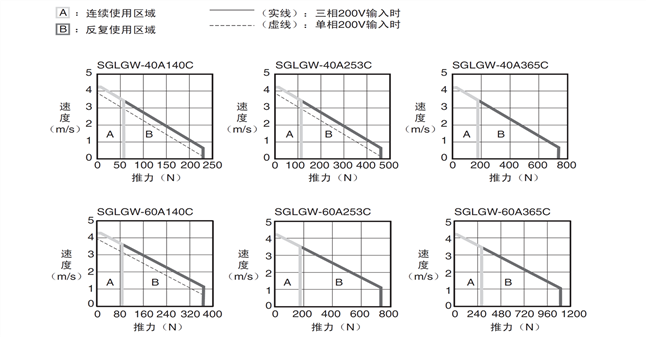

推力-速度特性
（注）
1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。各值均为标准值。
2. 反复使用区域的特性会因电源电压而异。
3. 若有效推力在额定推力以内，则可在反复使用区域内使用。
4. 对于超过20m 的伺服电机主回路电缆，其电压降会增大，反复使用区域会变窄，敬请注意。
