伺服电机（直线型）SGLC
伺服电机 SGLC型（方筒型） 额定值和规格
规格表
直线伺服电机 动子型号 SGLC- | ||||||||||||||
D16A | D20A | D25A | D32A | |||||||||||
085A | 115A | 145A | 100A | 135A | 170A | 125A | 170A | 215A | 165A | 225A | 285A | |||
额定时间 | 连续 | |||||||||||||
耐热等级 | B | |||||||||||||
绝缘电阻 | DC500V、 10MΩ 以上 | |||||||||||||
绝缘耐压 | AC1500V 1 分钟 | |||||||||||||
励磁方式 | 永磁式 | |||||||||||||
冷却方式 | 自冷 | |||||||||||||
保护结构 | IP00 | |||||||||||||
环境条件 | 使用环境温度 | 0°C ～ 40°C （不冻结） | ||||||||||||
使用环境湿度 | 20%RH ～ 80%RH （不结露） | |||||||||||||
安装场所 | • 室内无腐蚀性或爆炸性气体的场所 • 不会产生强大磁场的场所 | |||||||||||||
抗冲击 强度 | 冲击加速度 | 196m/s2 | ||||||||||||
冲击次数 | 2 次 | |||||||||||||
抗振性 | 振动加速度 | 动子：24.5m/s2 （上下、左右、前后 3 个方向上的抗振性。） 定子：24.5m/s2 （轴方向上的抗振性。） 4.9m/s2 （上下 · 水平方向上的抗振性。） | ||||||||||||
组合定子 SGLCM- | D16口口口A | D20口口口A | D25口口口A | D32口口口A | ||||||||||
组合串行 转换单元 JZDP-口口口口- |
354 |
373 |
356 |
357 |
358 |
359 |
360 |
374 |
362 |
363 |
364 |
365 | ||
组合伺 服单元 | SGD7S- | R70A | R70A | R90A | 1R6A | 1R6A | 2R8A | 1R6A | 2R8A | 5R5A | 2R8A | 5R5A | 5R5A | |
SGD7W- | 1R6A | 1R6A | 1R6A | 1R6A | 1R6A | 2R8A | 1R6A | 2R8A | 5R5A | 2R8A | 5R5A | 5R5A | ||

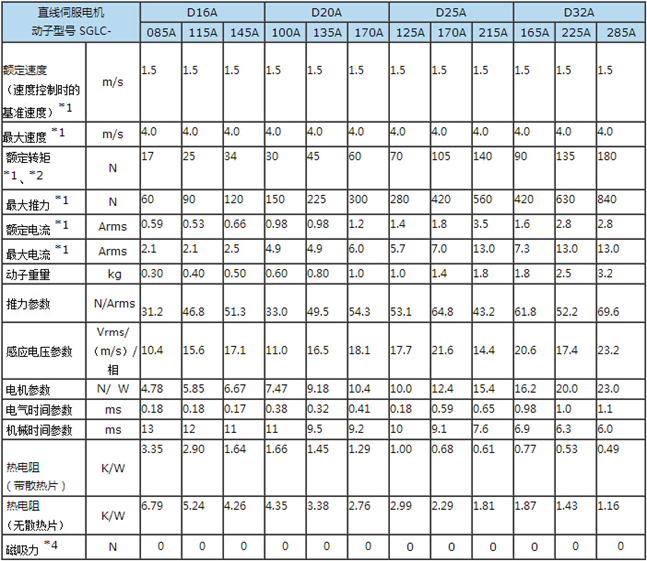

额定值
*1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。其它项目为 20°C 时的值。各值均为标准值。
*2. 额定推力表示安装在以下尺寸的铝制散热片上且环境温度为 40°C 时的连续容许推力值。
• 散热片尺寸
• 100 × 200 × 12 mm：SGLC-D16A085A、 D16A115A
• 200 × 300 × 12 mm：SGLC-D16A145A、 D20A100A、 D20A135A、 D20A170A
• 300 × 400 × 12 mm：SGLC-D25A125A、 D32A165A
• 400 × 500 × 12 mm：SGLC-D25A170A、 D25A215A、 D32A225A、 D32A285A
*3. 请将通过速度控制 （模拟量电压指令）运行时的设定的额定速度设为 1.5m/s。
*4. 作用于动子与定子之间的理论上的磁吸力。因组装后的间隙不平衡而产生吸力。

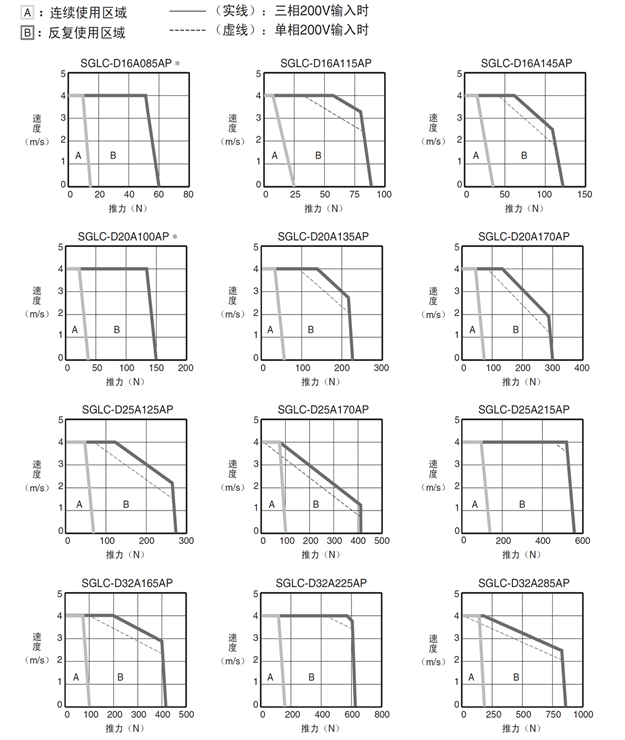

推力-速度特性
* 三相 200V 和单相 200V 的输入特性相同。
（注）
1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。各值均为标准值。
2. 反复使用区域的特性会因电源电压而异。
3. 若有效推力在额定推力以内，则可在反复使用区域内使用。
4. 对于超过20m 的伺服电机主回路电缆，其电压降会增大，反复使用区域会变窄，敬请注意。
