伺服电机（直线型）SGLTW
伺服电机 SGLTW型(带芯T型) 额定值和规格
规格表
直线伺服电机 动子型号 SGLTW- | 标准型 | 高效型 | ||||||||||
20A | 35A | 40A | 35A | 50A | ||||||||
170A | 320A | 460A | 170A | 320A | 460A | 400B | 170H | 320H | 170H | 320H | ||
额定时间 | 连续 | |||||||||||
耐热等级 | B | |||||||||||
绝缘电阻 | DC500V、 10MΩ 以上 | |||||||||||
绝缘耐压 | AC1500V 1 分钟 | |||||||||||
励磁方式 | 永磁式 | |||||||||||
冷却方式 | 自冷 | |||||||||||
保护结构 | IP00 | |||||||||||
环境条件 | 使用环境温度 | 0°C ～ 40°C （不冻结） | ||||||||||
使用环境湿度 | 20%RH ～ 80%RH （不结露） | |||||||||||
安装场所 | • 室内无腐蚀性或爆炸性气体的场所 • 不会产生强大磁场的场所 | |||||||||||
抗冲击 强度 | 冲击加速度 | 196m/s2 | ||||||||||
冲击次数 | 2 次 | |||||||||||
抗振性 | 振动加速度 | 49m/s2 （上下、左右、前后 3 个方向的抗振性。） | ||||||||||

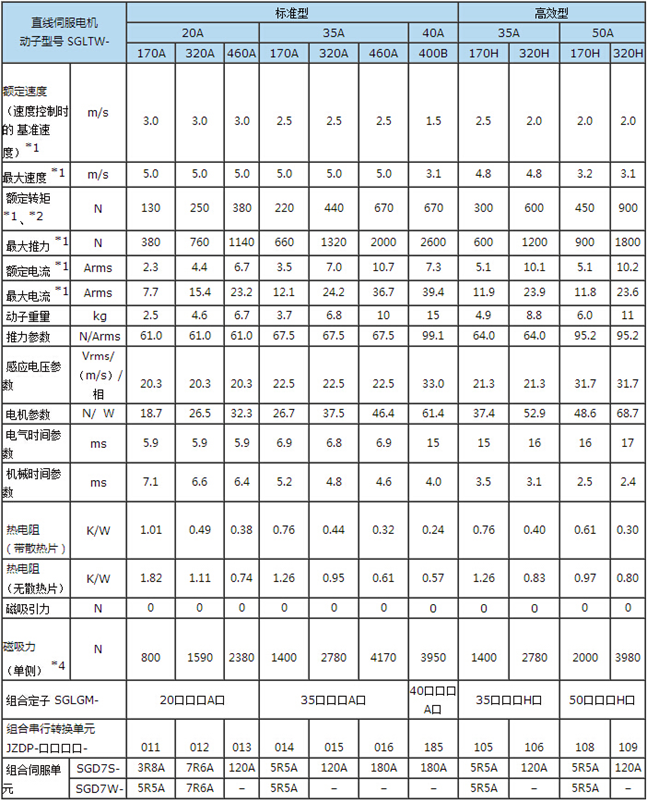

额定值
*1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。其它项目为 20°C 时的值。各值均为标准值。
*2. 额定推力表示安装在以下尺寸的铝制散热片上且环境温度为 40°C 时的连续容许推力值。
• 散热片尺寸
• 254 × 254 × 25mm：SGLTW-20A170A、 35A170A
• 400 × 500 × 40mm：SGLTW-20A320A、 20A460A、 35A170H， 35A320A、 35A320H、 35A460A、 50A170H
• 609 × 762 × 50mm：SGLTW-40A400B、 50A320H
*3. 组装动子后导致磁隙不平衡，动子产生磁吸力。
*4. 表示单侧定子产生的吸力。

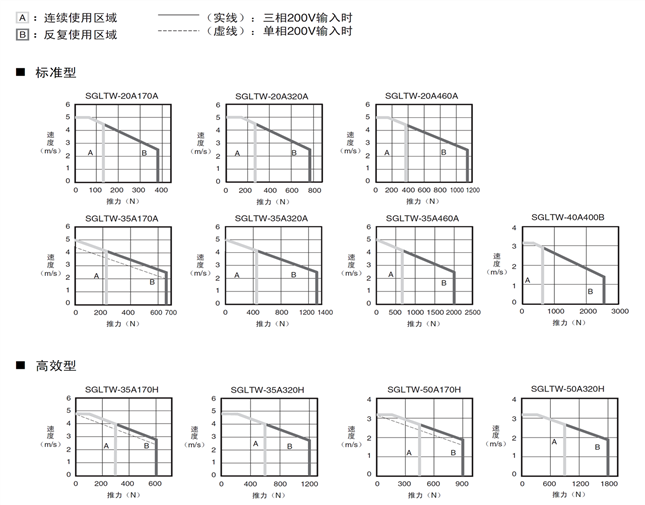

推力-速度特性
（注）
1. 与伺服单元组合并运行后，电枢线圈温度为 100°C 时的值。各值均为标准值。
2. 反复使用区域的特性会因电源电压而异。
3. 若有效推力在额定推力以内，则可在反复使用区域内使用。
4. 对于超过20m 的伺服电机主回路电缆，其电压降会增大，反复使用区域会变窄，敬请注意。
下一篇：伺服电机（直线型）SGLGW
